利达LD-DQ128电气火灾监控主机介绍及接线安装技术

利达LD-DQ128电气火灾监控主机接线端子说明

一、利达LD-DQ128电气火灾报警监控设备主机介绍：

 利达LD-DQ128 电气火灾报警监控设备主机采用模块化设计、可靠性高、功能较强、维护方便、易于扩充。采用触摸液晶屏，界面直观、易用性强，具有良好的交互性。可选配立柜和琴台两种结构进行安装，应用于大型商场、生活小区、生产基地、办公大楼、商场酒店等区域的用电防火保护的集中系统管理。

经 消防电子产品质量检验检测中心按照 GB 14287.1-2014《电气火灾监控系统 第 1 部分 电气火灾监控设备》、CCCF-CPRZ-14《消防类产品认证实施规则》检验和审核，取得消防产品认证证书。

二、利达LD-DQ128电气火灾报警监控设备主机功能：

★ LD-DQ128 提供 20 路探测回路，每个回路最多连接 255 个地址设备，单机更大 容量 5100 点。

★ 集中区域兼容型监控设备。

★ 采用 7 寸 TFT 真彩液晶，带触摸功能，显示内容丰富、直观，操作简便，指示灯指示关键状态。

★ 具有黑匣子功能，可以记录 4 类事件的历史记录信息，分别为报警、故障、输出、操作，总记录为 65535 条。

★ 支持在线修改漏电报警阈值，设定范围：300mA～1000mA,步长 100mA。

★ 支持在线修改温度报警阈值，设定范围：55℃～100℃,步长 1℃。

★ 支持与火灾报警控制器的通信功能，可将报警信息上传至集中机上。

★ 支持与消防控制室图形显示装置的通信功能，通过 CAN 总线可实现与图形显示装置的信息上传。

★ 具有 1 路无源报警信号输出端子和 1 路无源故障信号输出端子。

★ 具备主备电切换功能，具有电池充放电智能管理功能。

三、利达LD-DQ128电气火灾报警监控设备主机主要技术指标：

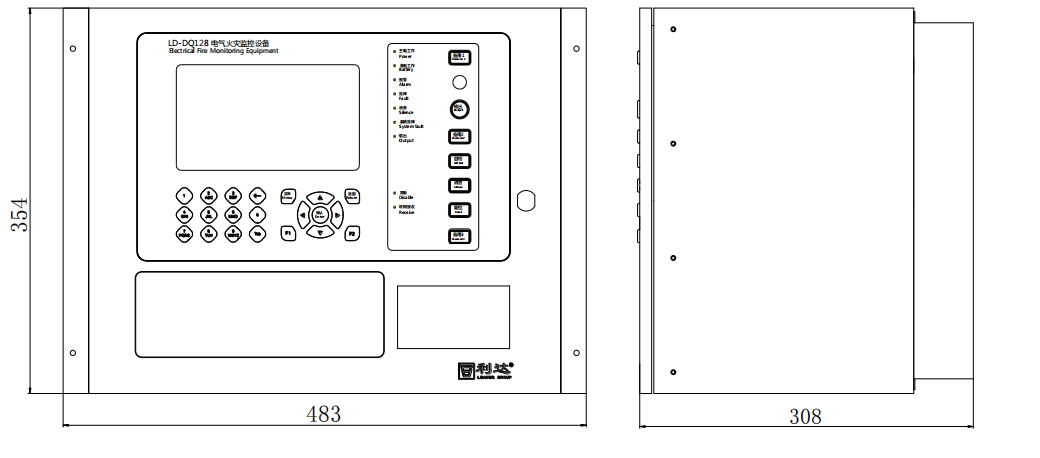

四、利达LD-DQ128电气火灾报警监控设备主机外形与结构尺寸图：(单位：mm)：

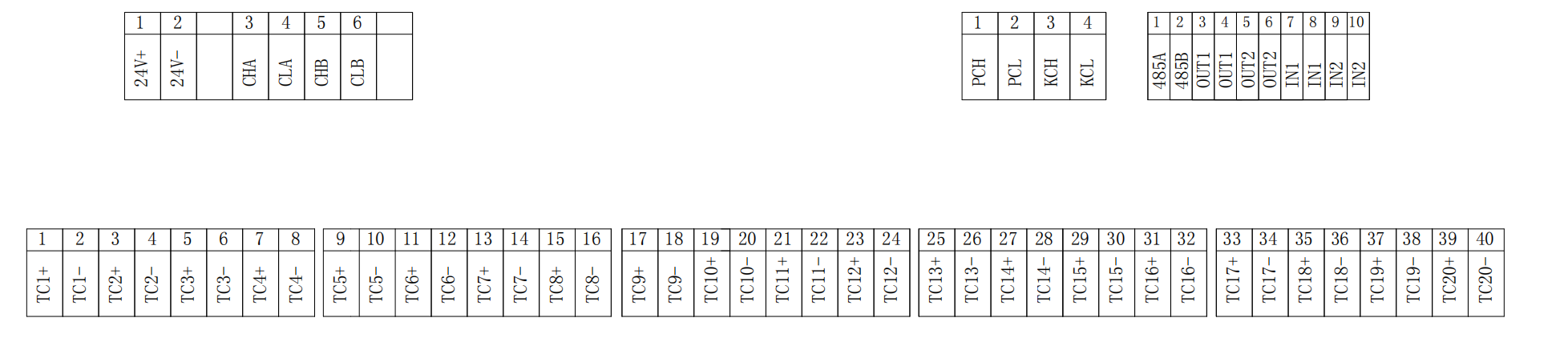

五、利达LD-DQ128电气火灾报警监控设备主机接线端子图：

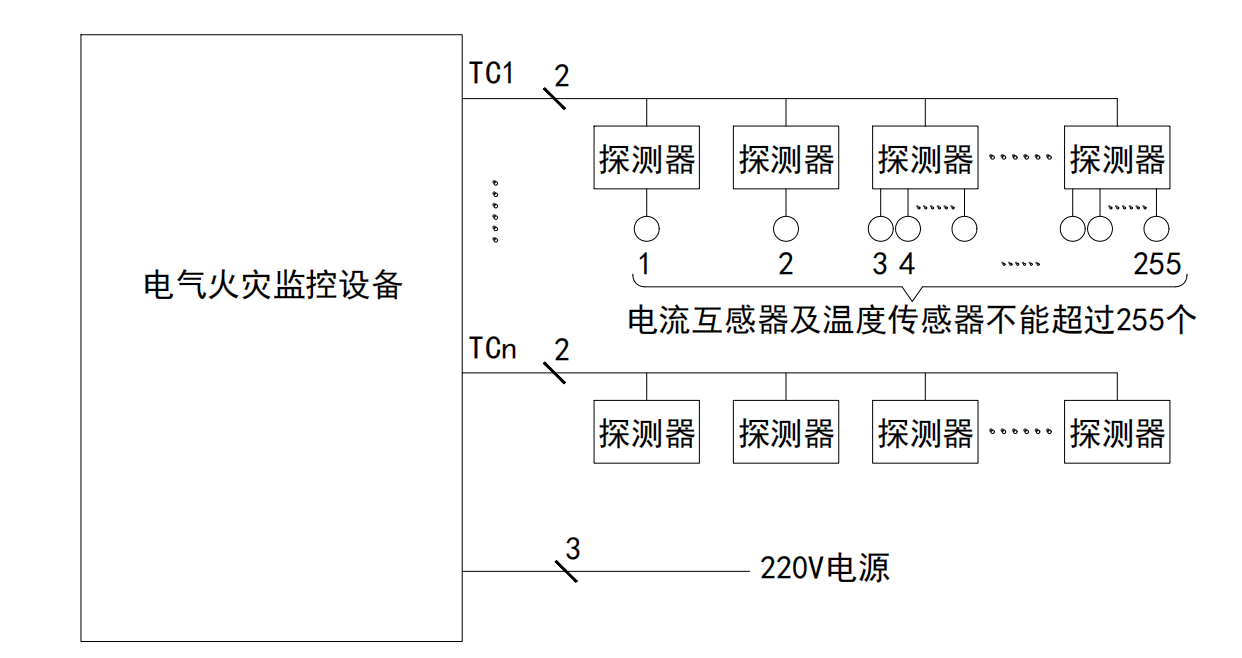

六、利达LD-DQ128电气火灾报警监控设备主机接线示意图：

备注：当每个探测回路单独只配接 LDT9004EN 时，建议每回路连接小于 64 个电气火灾监控探测器。
