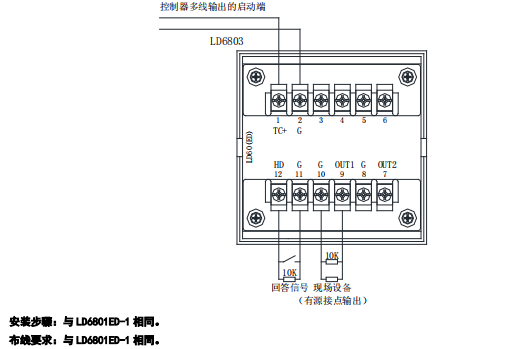

利达LD6803 输入/输出模块(非编码)接线安装

作者：发布时间：2024-11-19 13:08:29点击：2548

信息摘要：

介绍：

利达LD6803采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计，工作稳定可靠。与两线制联动控制盘配合使用，将多线盘的原本 3 线简化为 2 线，主要用于送风机、排风机、电梯、切断电源、空调等设备的控制。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》,符合认证要求。

功能：

★ 二总线，有极性。此总线为多线盘的输出。

★ 无编码，本身不占地址点，对应多线盘的地址。

★ 可输出一路 DC 24V/0.1A 电压信号(初始启动时提供 1.0A/200ms)。

★ 可输入一路无源开关量信号。

★ 单色指示灯显示模块动作信息。

★ 输入线短路时模块返回反馈信号，输入线断路、输出线短路或断路时，模块返回故障信号。

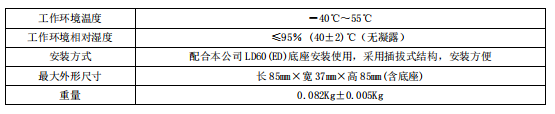

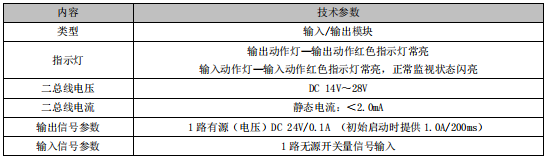

主要技术指标：
